| 1、 |
門型框架強度檢討 |
| |
| a. |
採762cm﹡170cm鋼製框架，形式詳PO頁水平間距180cm。
門型框(主架) 12.5 kg
交叉拉桿 3.5 kg
水平架(腳踏板) 23.0 kg
零星荷重 2.0 kg
－－－－－－
41.0 kg |
| |
| (一) |
第一層三角架施工架高度： |
| |
層數：25層 |
| |
施工載重：預設兩層﹡400
kg＝800 kg |
| |
框架檢討：
N＝41 kg﹡25層＋800
kg＝1825 kg＜3500
kg(容許載重)詳測試報表PO頁 |
|
|
| 2、 |
牆壁需繫件之檢討： |
| |
| a. |
依橋樑道路設計規範採風速200公里/小時
﹡1000/60min/60s＝55.6
M/S，作用
於鷹架立面單位面積m2風載重p為
P＝c × 1/30v×4√h ×
r
依建技規則
Q＝120 h＝120 22.1＝260.4
kg
P=1.6﹡260.4﹡0.325=145.82
kg/㎡
在此：
P：單位面積的風載重(kg/㎡)
C：風力指數
V：風速(m/s)55.6 M/S
採安全網風力係數1.6
h：受壓面之地面高度 22.1m
r：通風率 採安全網0.35
r ＝ ar/a
ar：受壓面的投影實面積(㎡)
a：鷹架結構面的面積(㎡) |
| |
| |
貼帆布 |
安全網 |
| 風力係數 |
1.2 |
1.6 |
| 通風率 |
1.0 |
0.35 |
|
|
| |
P＝1.6﹡1/30﹡(55.6)2
﹡4 √64﹡0.35＝125. 22
kg/c㎡ |
| b. |
依建築技術規則台北地區150級風力區、風壓以230kg/c考慮，設計風壓為
230﹡0.35＝80.5kg/c㎡兩者取大值以125.
22 kg/c㎡ 為考量 |
| c. |
繫件設計採垂直3.4m、水平3.6m設置
設計風力 125.22﹡1.8﹡2﹡1.7﹡2＝1532
㎏
採用 4/8 “∮繫杆，拉力面積1.
27c㎡，降伏強度 fy＝2800㎏/c㎡
容許拉力為0.6﹡2800﹡1. 27＝2133㎏＞1532㎏
(OK) |
|
| 3、 |
懸臂式托架的檢討 |
| |

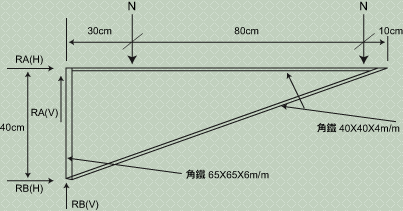

設計配置：採三角架托架如下圖面：
懸臂構件長度1.2m，懸臂構件間隔1.80m
三腳托架設限強度fs＝2400㎏/c㎡ ，三角托架長度1.2m
|
| |
載重計算：
作用於三角框架的載重
N＝1825㎏/2＝913㎏ |
| |
| |
各構件的檢討： |
| a. |
懸臂構件的檢討
作用於懸臂構件的集中載重為
RA ( H ) ＝913(30﹡2+80)
/ 40 ＝3196㎏
RB ( H ) ＝3196㎏
RA ( V ) ＝913(30﹡2+80)/120
＝1065㎏
RB ( V ) ＝913﹡2－1065
＝761㎏ |
| b. |
托架斷面檢核：
Mmax＝【913/(2﹡120)】﹡(
120- 80 / 2 ) 2 ＝24320㎏.㎝
容許拉應力 0.6﹡2400＝1400
㎏/c㎡
Z＝24320 / 1440 ＝16.89㎝3
＝M / 6
採用三支﹡C50﹡25﹡5﹡7.5槽鐵(
a )1.80m Z＝15CM2
Z＝15﹡3＝45㎝3＞16.89m3
(OK!)
剪力面積0.5﹡2.5﹡3＝3.75
cm2
容許剪應力 0.42400＝960
㎏/c㎡
容許剪力 960﹡3.75＝3600㎏＞1065㎏
(OK!) |
|
| 4、 |
托架接合部檢討 (一) |
| |
錨碇螺栓檢討：
採用托架電焊於鋼樑
螺栓極限強度 2400㎏/ c㎡ |
| |
| a. |
拉應力檢討：
容許柆應力為 0.6﹡2400＝1440㎏/
c㎡
設計拉應力為3196㎏
1440㎏﹡4＝5760㎏＞3196㎏
(OK) |
| b. |
剪應力檢討：
焊道強度 7.6 c㎡
容許剪應力0.4﹡2400＝960㎏/
c㎡
設計剪力為1065㎏
960﹡7.6＝7396㎏＞1065㎏
(OK) |
|
